功率电阻:功率电阻选择中的常见误区是什么?

功率电阻:功率电阻选择中的常见误区是什么?

功率电阻:

1、区分高功率和高脉冲应用

在许多应用中,如电池组预充电、电容器充放电、起动限流、电弧保护等,电阻不需要在高功率下长时间连续工作,而是需要承受一个或多个周期性脉冲能量。高能抗脉冲型电阻较为适合此应用,而不是大功率电阻。当然,选择具有足够功率电阻器也可以满足此类需求,但潜在风险仍然存在。例如,对于大功率线绕电阻器,只有电阻合金线是导电部分,这些电阻合金线的重量仅占整个电阻器的一小部分。当受到短期高脉冲冲击时,热量没有时间通过绝缘矩阵和辅助散热器传输,因此这些非常薄的电阻线本身需要承受脉冲能量,这可能导致直接电阻损坏或潜在风险。一旦应用于脉冲电路,很容易发生故障。目前,较为流行的高能电阻是无感固体陶瓷电阻。


2、不注意散热设计,预留过多或不足的电源空间

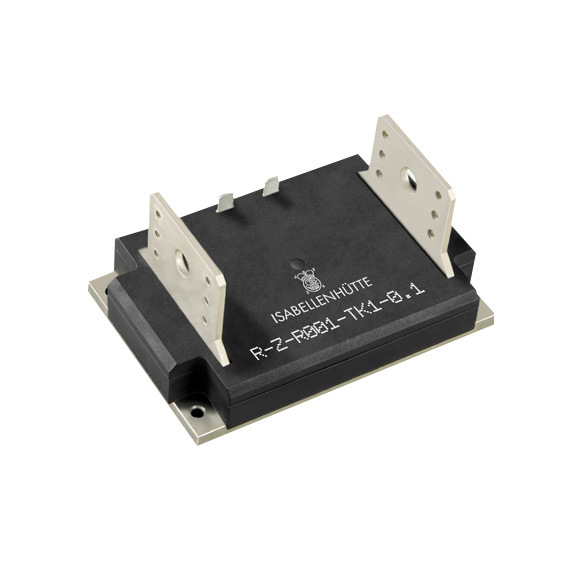

在一章中,我们提到电阻器的功率是其散热能力。通过合理的散热设计,如合理的布局、散热器的安装、风冷、水冷、油冷等,可以提高电阻器的散热能力。一些电阻器,尤其是平面功率电阻器,严重依赖散热器。安装合理的散热器后,封装平面功率电阻器的额定功率可达到50W,但不安装散热器时,其功率仅为1.5W。

大多数工程师将降低功率电阻器的额定值。根据军事标准,它通常被减半。有时,为了减少热量,甚至需要进一步降低。但是,必须结合工作环境和散热条件考虑降额。例如,当额定功率为750W的功率电阻器受到相邻电阻器加热的影响时,其功率可降低至500W,而通过风冷散热(风速150m/min)可将功率增加至1000W。

当电阻需要配备散热器以达到标称额定功率时,一般规范中将说明带散热器和不带散热器的功率。在选择功率电阻时,我们必须注意这些差异。

3、线绕电阻的电感估计不足

众所周知,绕线电阻的较大缺陷是电感的存在。用无感绕组的方法可以获得低电感的绕线电阻,但它不是完全无感的。在频率为数百Hz的电路中,这些电感可以忽略。然而,线绕电阻器不能再用于广播和通信设备等高频负载。薄膜平面功率电阻器和固体陶瓷电阻器均可提供非电感特性。这些电阻器的寄生电感低至NH。
